產品介紹

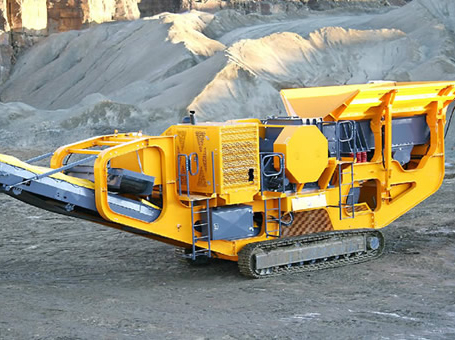

該設備是我公司為滿足市場需求，自主研發的全液壓驅動履帶式車用底盤行走的移動破碎篩分設備，采用一體化成組作業方式，消除了分體組建的復雜稱帝基礎設施及輔助設施安裝作業，降低了物料工時消耗。機組合理緊湊的空間布局，最大限度的優化了設施在場地駐扎的空間。簡潔緊湊了設施布局、運轉的空間。
突出優勢
1.重量輕、體積小、特別適合狹窄場地工作。
2.低油耗，噪音小，性能穩定可靠。
3.底盤采用履帶式全鋼性船型結構，強度高，接地比壓低，功過性能好，對山地，濕地的是能能力突出。
4.采用液壓驅動系統，技術成熟的大扭矩行走馬達，驅動力大，穩定可高，行走系統采用全功率變量開啟式液壓系統。
5.運輸方便，履帶行走、不損傷路面，配備多功能屬具、適應范圍廣。
工作原理
物料經給料機均勻輸送到顎式破碎機內，經顎式破碎機初破后的物料經輸送機送入反擊式破碎機進行二次破碎，破碎出的物料經振動篩篩分，滿足破碎要求的物料由輸送機輸出，不滿足要求的物料再次進入反擊式破碎機破碎，整個履帶式顎破+反擊破移動站生產線通過圓振動篩構成閉路系統，實現物料的循環破碎，成品物料由輸送機輸出，進行連續破碎作業。
| 項目 | HX938E69 | HX935PF1214 | HX1142HD98 | HX1142PF1315 | HX1142HD110 |
| 振動給料機 | ZSW-950×3800 | ZSW-950×3800 | ZSW-110×4200 | ZSW-110×4200 | ZSW-110×4200 |
| 鄂破 | PE600×900 | PF1214 | HD98 | PF1315 | HD110 |
| 主帶式輸送機 | B800×8.5M | B800×8.5M | B1000×9M | B1000×9M | B1000×9M |
| 主皮帶卸料高度 | 3200 | 3200 | 3500 | 3500 | 3500 |
| 側出皮帶型號（選配） | B450×3M | B450×3.2M | B500×3.5M | B500×3.5M | B500×3.5M |
| 側皮帶卸料高度 | 2800 | 2800 | 3100 | 3000 | 3100 |
| 發電機組 | 180 | 250 | 200 | 300 | 250 |
| 輸送長度 | 12000 | 12000 | 13600 | 13600 | 14600 |
| 輸送寬度 | 3100 | 3100 | 3100 | 3100 | 3300 |
| 輸送高度 | 3650 | 3650 | 4500 | 4500 | 5000 |
| 重量 | 43.5 | 50 | 59 | 59 | 67 |
| 工作長度 | 12100 | 12100 | 13500 | 13500 | 15200 |
| 工作寬度 | 3100 | 3100 | 3100 | 3100 | 3300 |
| 工作高度 | 4100 | 4100 | 5100 | 4800 | 5500 |
